Trickkiste Seite 40: Pleuellager Austausch

Auf diese Seite wird gezeigt wie die Pleuellager ausgetauscht werden.

Schritt-für-Schritt Anleitung

Schritt 1 — Bei einer Motorüberholung sollte besonderes Augenmerk auf die beiden Nadellager HK1212 (oberes Pleuellager) und HK1412 (unteres Pleuellager) gelegt werden.
Diese Lager sollten gründlich überprüft und bei Bedarf ersetzt werden.
Neue Nadellager haben einen erheblichen Einfluss auf die Motorleistung und die Laufruhe, da die Pleuelstange und ihre Lager während des Betriebs hohen mechanischen Belastungen ausgesetzt sind.
Der Verschleiß ist daher naturgemäß besonders stark – ein Aspekt, der bei vielen Überholungen leider übersehen wird.

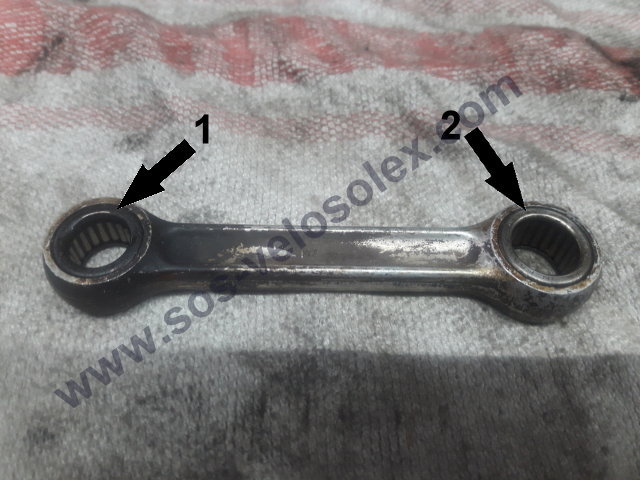

Das obere Lager (HK1212) (siehe Pfeil 1) weist in der Regel stärkere Verschleißerscheinungen auf als das untere Lager (HK1412) (siehe Pfeil 2), da es höheren Temperaturen und Druckkräften ausgesetzt ist.
Ältere Modelle bis einschließlich Modell 1700 verfügen nicht über Nadellager, sondern über Messing- bzw. Bronzebuchsen.
Diese Motoren arbeiteten mit einem Kraftstoffmischungsverhältnis von 1:25.
Erst mit Einführung der Pleuellager konnte das Verhältnis auf 1:50 reduziert werden.
Für den Austausch der Lager verwende ich eine Lagerpresse.
Falls keine vorhanden ist, kann alternativ das unten beschriebene Verfahren angewendet werden.
Die Pleuelstange besteht aus Aluminium und ist daher sehr empfindlich.
Eine unsachgemäße Handhabung kann zu bleibenden Verformungen oder Brüchen führen.
Einmal verbogen, ist die Pleuelstange nicht mehr reparabel.
SOS VéloSolex übernimmt keine Haftung für Schäden, die durch unsachgemäße Arbeiten entstehen.

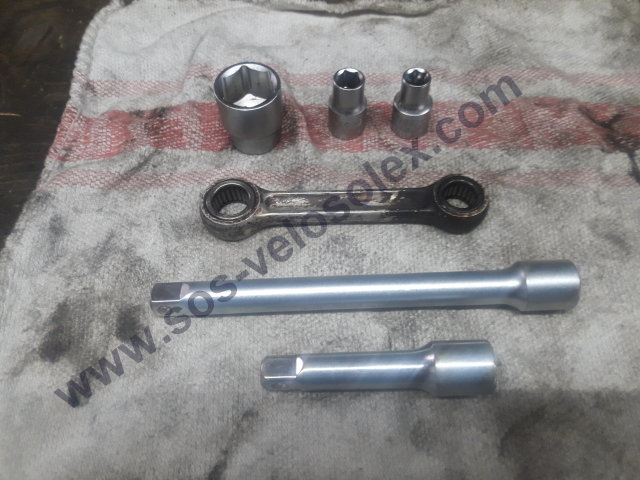

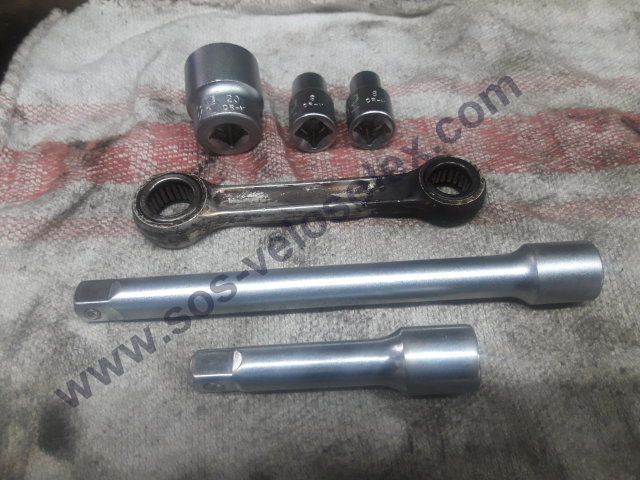

Schritt 2 — Es wird eine 20^er, 9^er und 8^er Nuß sowie die kurze und die lange Verlängerung aus dem Nußkasten benötigt.

Schritt 3 — Das benötigte Werkzeug ist hier nochmal gut zu erkennen.

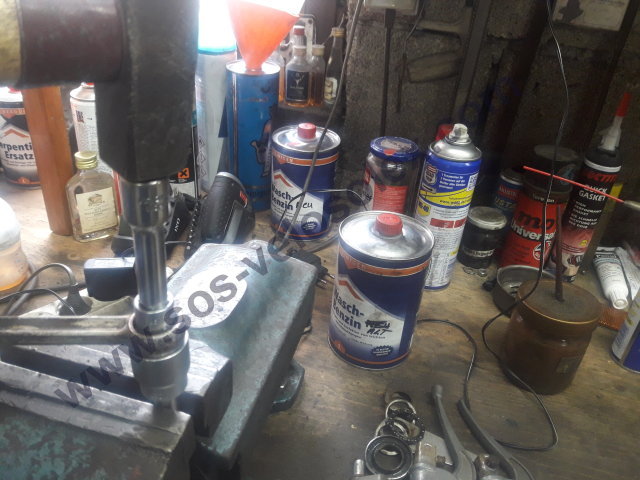

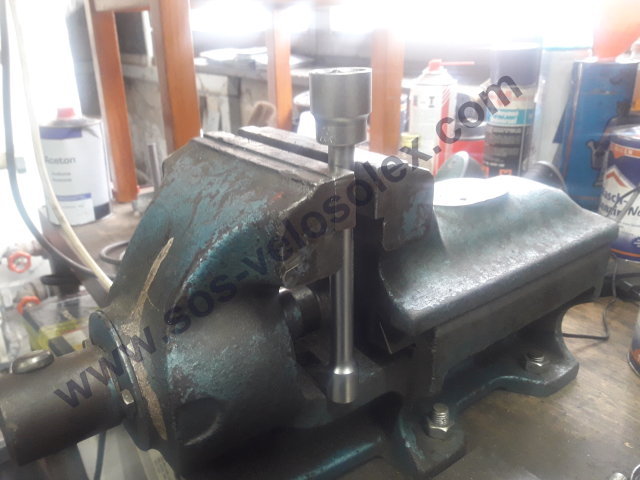

Schritt 4 — Die 20^er Nuss wird auf der langen Verlängerung gesteckt und in einem stabilen Schraubstock fest eingespannt.

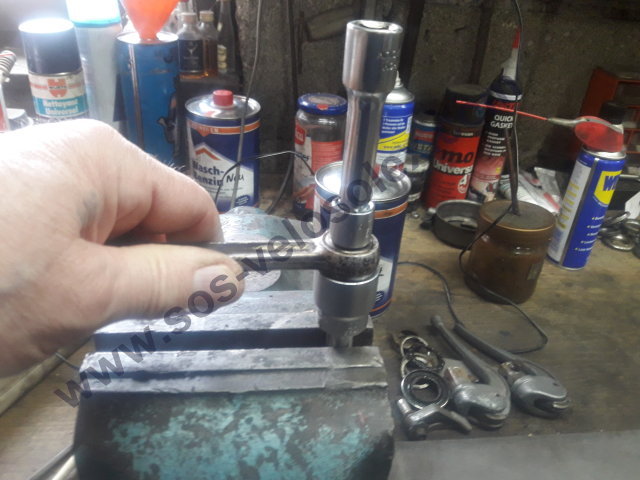

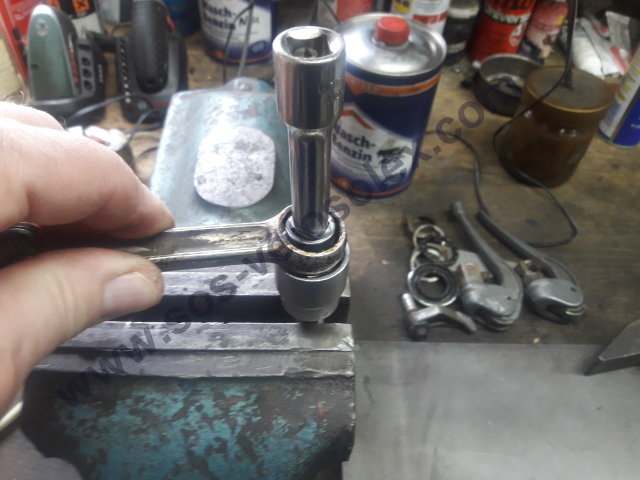

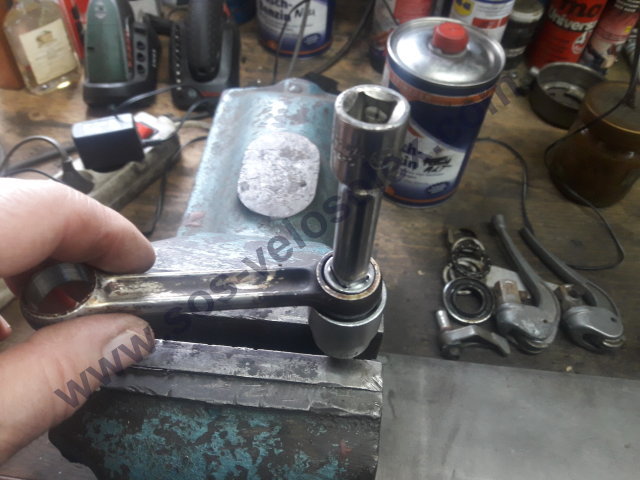

Schritt 5 — Wir fangen mit dem großen Nadellager HK1412 an, in dem wir das "Auge" der Pleuelstange auf die 20^er Nuss legen und mit der 9^er Nuss mit der kurzen Verlängerung das Lager aus seinem Sitz austreiben.

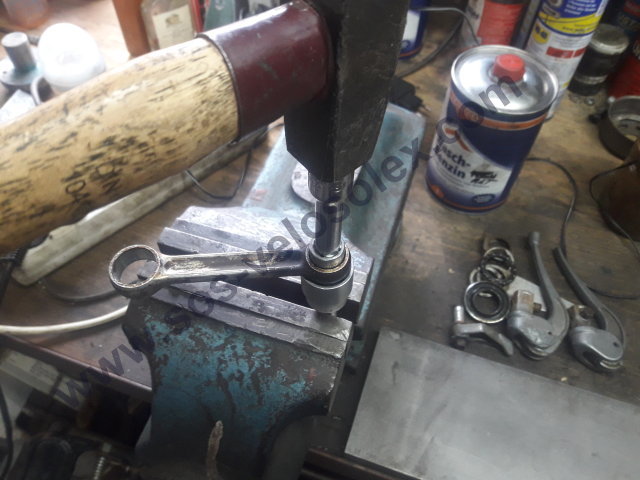

Schritt 6 — Mit einem Hammer wird das Lager mit größter Vorsicht aus dem Pleuel Lagersitz entfernt, wer über eine Lagerpresse verfügt, braucht selbstverständlich keinen Hammer.

Schritt 7 — Nach ein paar gezielten Hammerschlägen, gleitet das Lager in der 20^er Nuss.

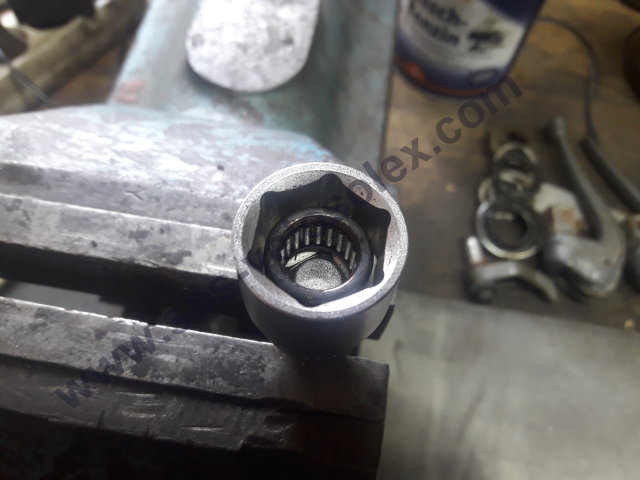

Schritt 8 — Das Lager ist gut zu erkennen und kann jetzt aus der Nuss entfernt werden.

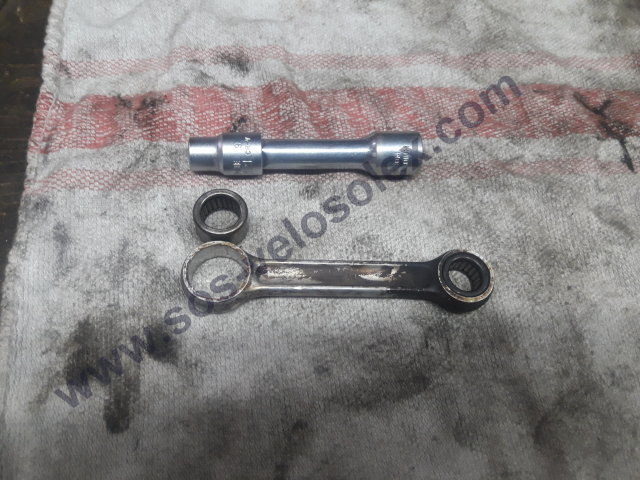

Schritt 9 — Das ausgediente untere Nadellager wurde entfernt.

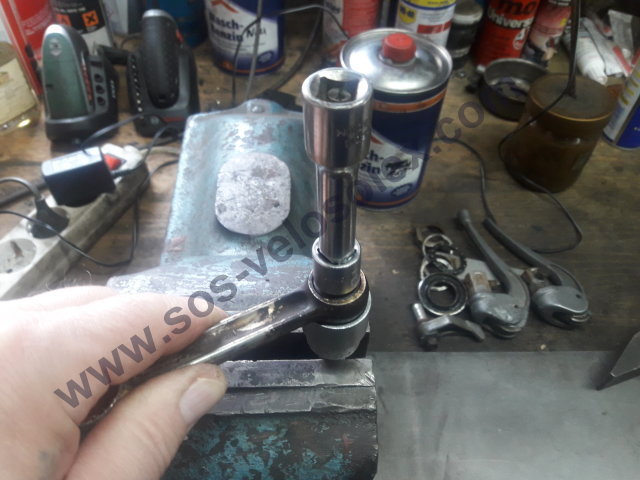

Schritt 10 — Jetzt ist das obere Nadellager HK1212 dran, in dem wir wie beim ersten Lager vorgehen.

Schritt 11 — Mit dem Hammer wird das Lager ebenfalls mit größter Vorsicht aus dem Pleuel Lagersitz entfernt.

Schritt 12 — Mit ein paar gezielten Hammerschlägen gleitet das Lager ebenfalls in der 20^er Nuss.

Schritt 13 — Das Lager ist gut zu erkennen und kann jetzt aus der Nuss entfernt werden.

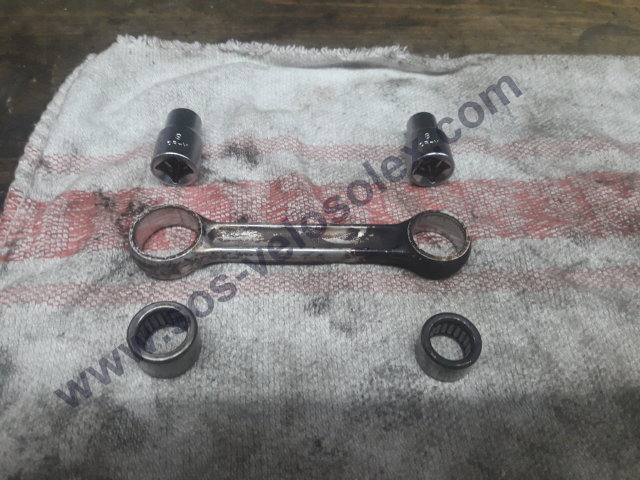

Schritt 14 — Die ausgedienten Lager wurden aus ihren Sitzen entfernt und können durch neue ersetzt werden.

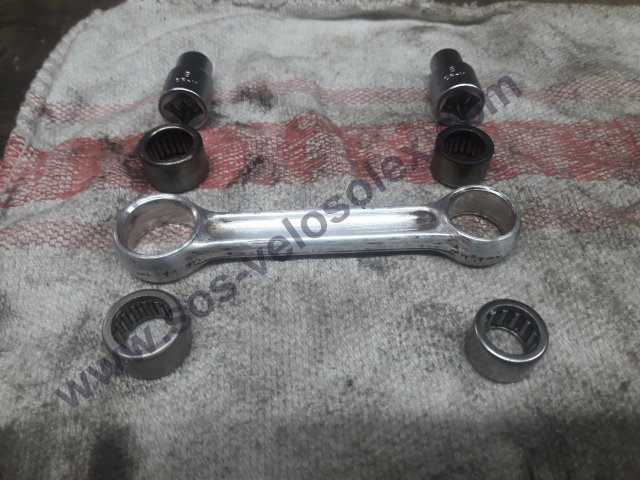

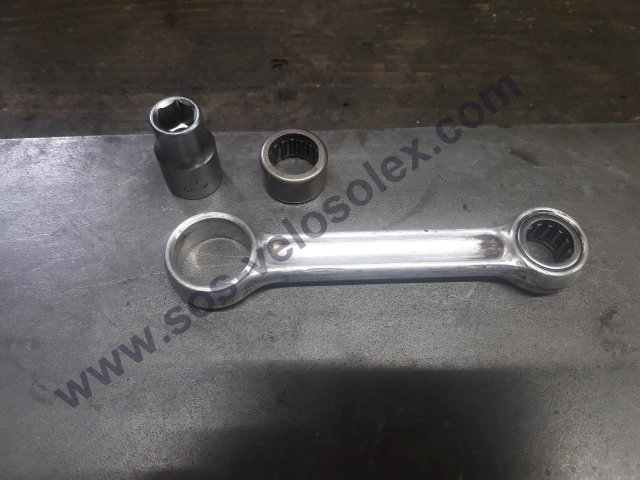

Schritt 15 — Nachdem die Pleuelstange gesäubert wurde, werden die neuen Nadellager (im Bild unten) für den Einbau vorbereitet.

Schritt 16 — Wir fangen mit dem kleinen Lager HK1212 an.

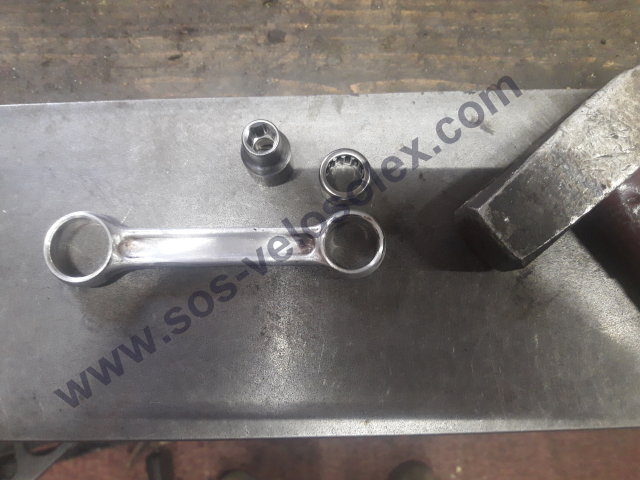

Schritt 17 — Das Lager wird auf seinem Sitz positioniert, dann kommt wieder die 8^er Nuss zum Einsatz.

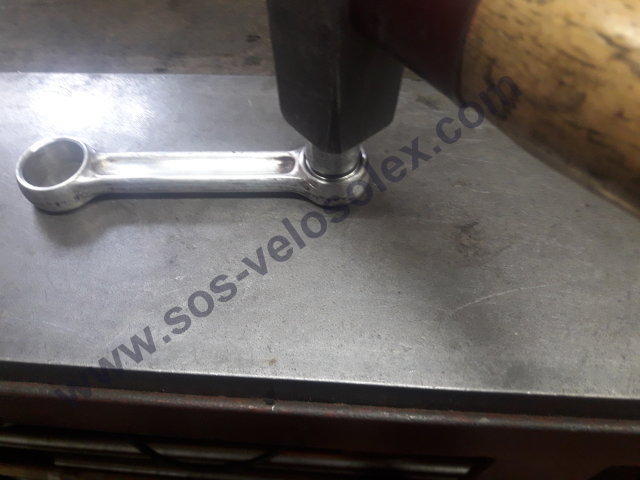

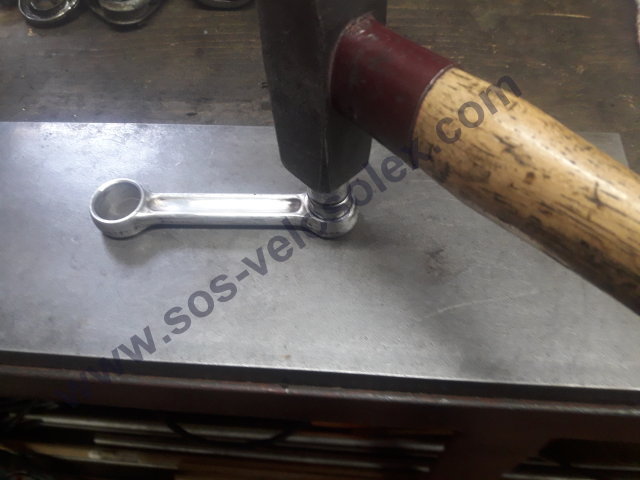

Schritt 18 — Mit deren Hilfe wir mit leichten Hammerschlägen das Lager vorsichtig im Pleuel-Lagersitz eingeführt.
Wichtig ist eine glatte Fläche, für diesen Arbeitsschritt benutzen wir eine absolut ebene/ flache Eisenunterlage.

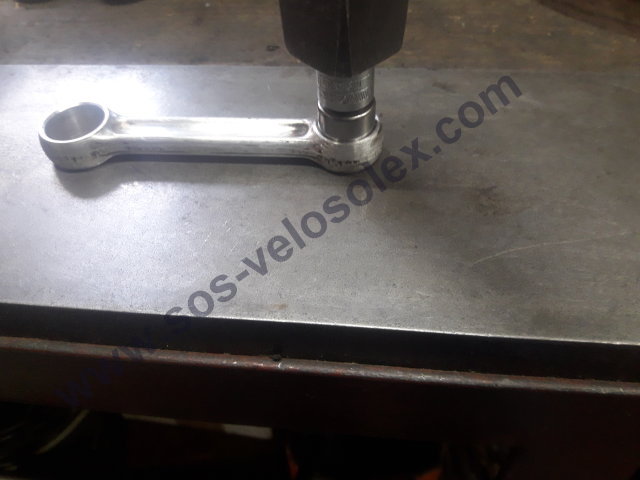

Schritt 19 — Noch ein, zwei Hammerschläge.

Schritt 20

Schritt 21 — Danach wird das untere Lager HK1412 eingeführt.

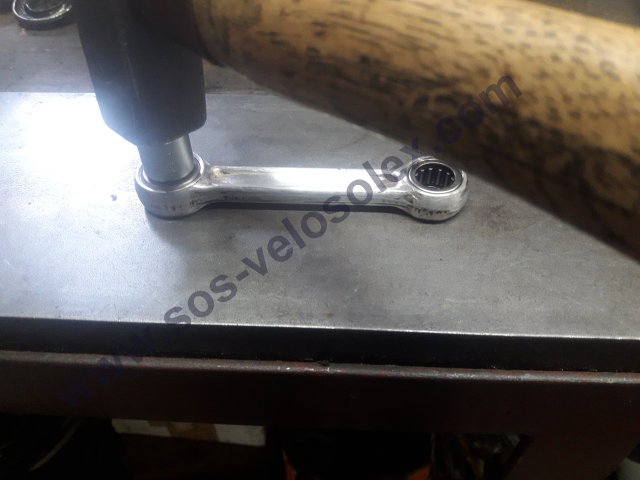

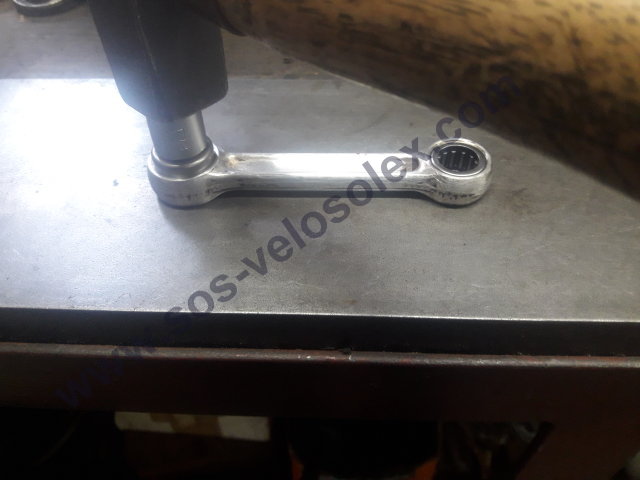

Schritt 22 — Dafür benötigen wir die 9^er Nuss.

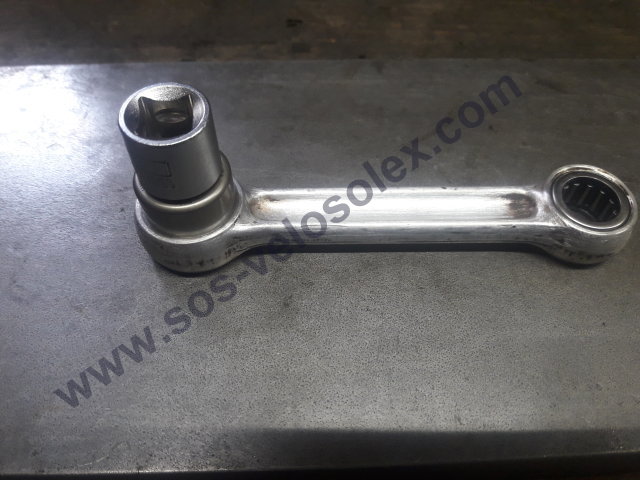

Schritt 23 — Die gleiche Prozedur beginnt von vorne.

Schritt 24 — Wichtig ist dass mit größter Sorgfalt gearbeitet wird, es darf keine rohe Gewalt angewendet werden da die Pleuelstange einen irreparablen Schaden davon tragen kann.

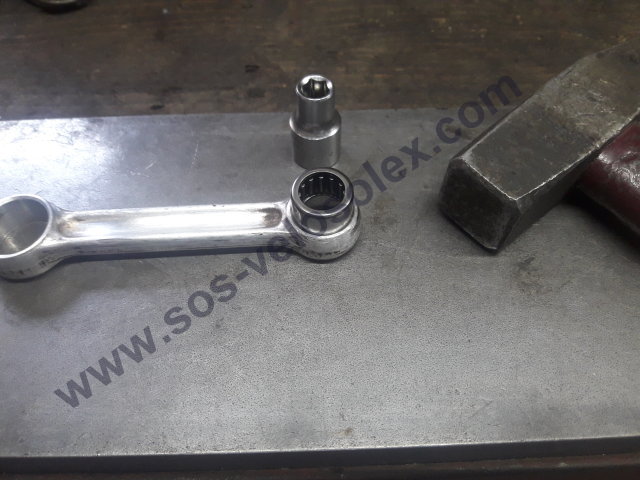

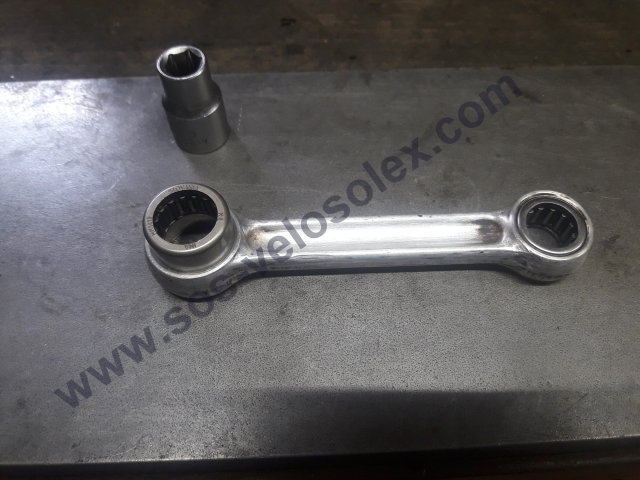

Schritt 25 — Das zweite Lager ist jetzt ebenfalls eingebaut.

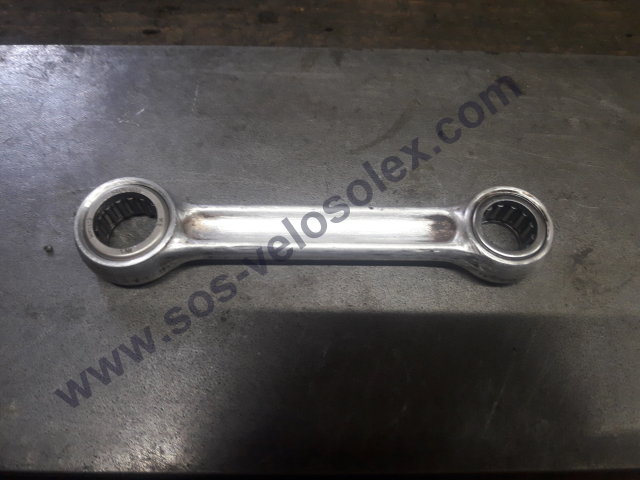

Schritt 26 — Die Pleuelstange ist jetzt neuwertig und allen Anforderungen gewachsen.

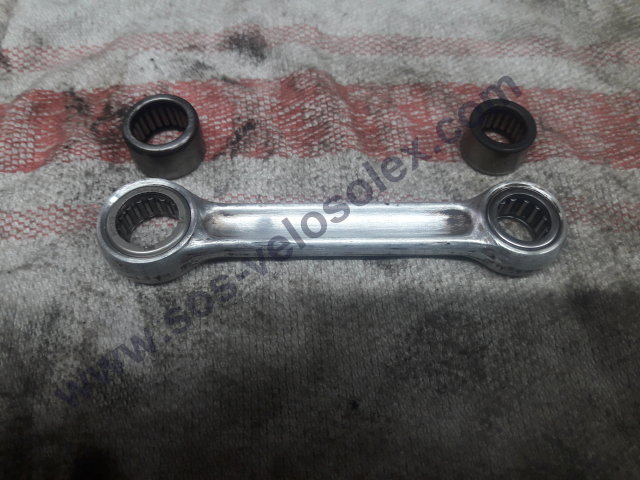

Schritt 27 — Beide ausgedienten Nadellager (im Bild oben) wurden durch neue ersetzt, der Unterschied ist unverkennbar, die Pleuelstange kann ihre Arbeit wieder zuverlässig ausführen.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
