Trickkiste Seite 5

Statorlager Montage

Die Lagerentfernung wurde bereits gezeigt; hier wird erklärt, wie das neue Lager auf die Kurbelwelle schonend aufgepresst wird.

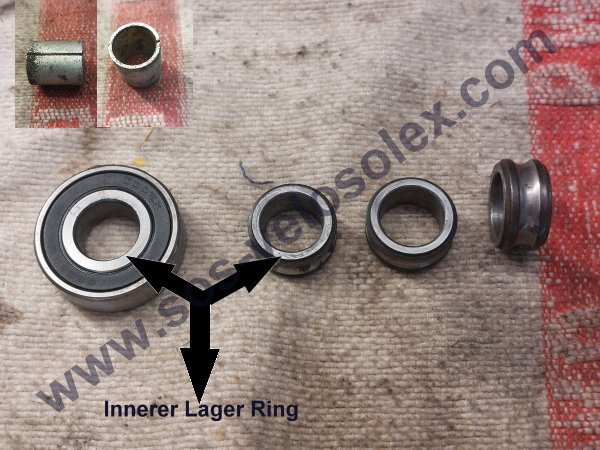

Für diesen Zweck verwende ich die inneren Ringe, die aus ausgedienten Kurbelwellenlager entfernt wurden (Pfeile).
Als Distanzhülsen können z. B. auch zwei bis drei kurze Rahmenshülsen (im Foto oben links) oder Ähnliches, verwendet werden.

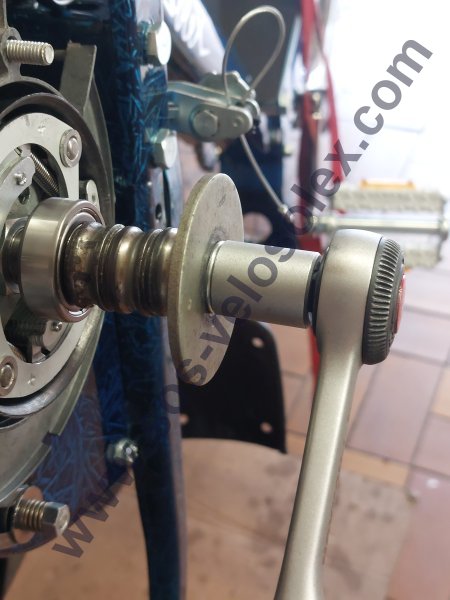

Erst wird das Lager auf die Welle positioniert, dann kommt eine Metallscheibe, die ebenfalls als Distanzring dient, gefolgt von zwei der drei Distanzringen/ Hülsen, die Polradmutter wird ein paar Umdrehungen angezogen, dabei nicht vergessen die Welle zu blockieren wie es in Video 3 bei Minute 1:30 zu sehen ist.

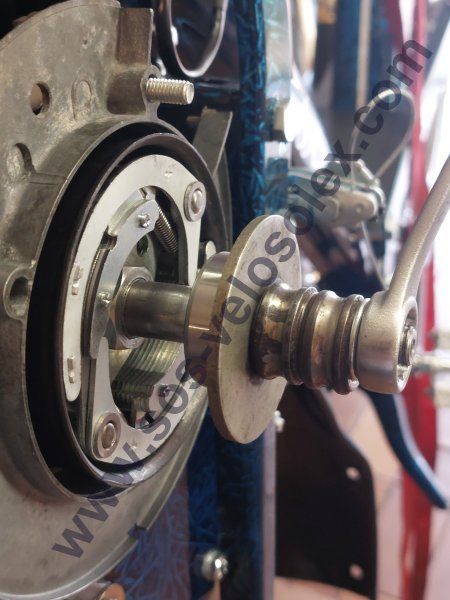

Der dritte Ring wird auf den beiden ersten positioniert, gefolgt von der Metallscheibe, die jetzt den Zweck hat, die Mutter zu schonen, das Lager wird bis kurz vor der Kupplung, 57 mm auf die Welle eingepresst.
