Trickkiste Seite 92: Neue Kupplunsbeläge einbauen

Auf diese Seite wird gezeigt wie die Kupplungsbeläge durch neue ersetzt werden.

Schritt-für-Schritt Anleitung

Schritt 1 — Die Abnutzung der Beläge bewirkt, dass die Kupplung durchrutscht und keinen Grip mehr hat, was sich an der Motorleistung spürbar bemerkbar macht.
Spätestens dann, sollte sie durch eine neue ersetzt werden.
Oder man macht sich die Arbeit, und wechselt die Beläge durch neue aus, vorausgesetzt, dass die Kupplungs-Mechanik noch einwandfrei funktioniert.

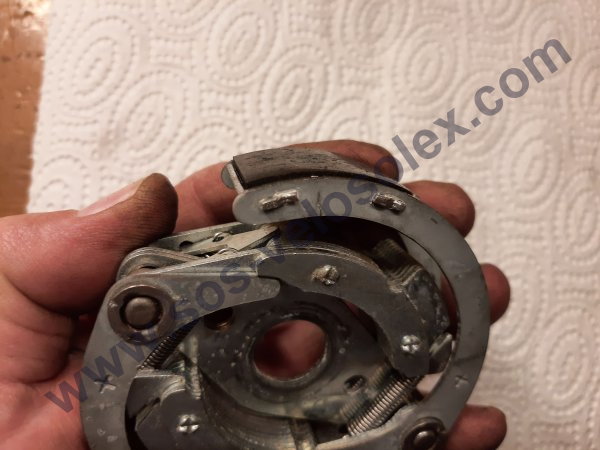

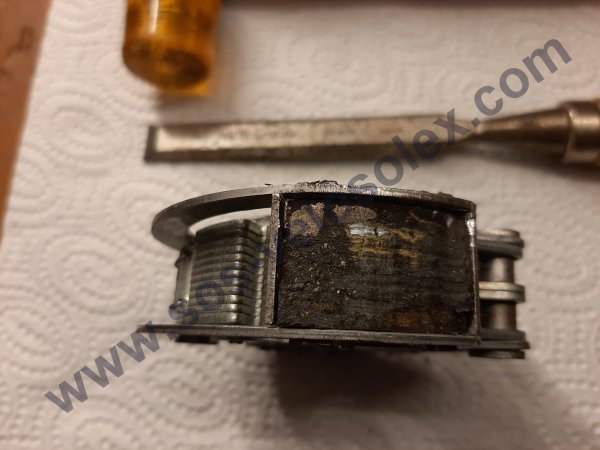

Auf dem folgenden Foto, ist die fortgeschrittene Abnutzung des einen Belages, gut zu erkennen.

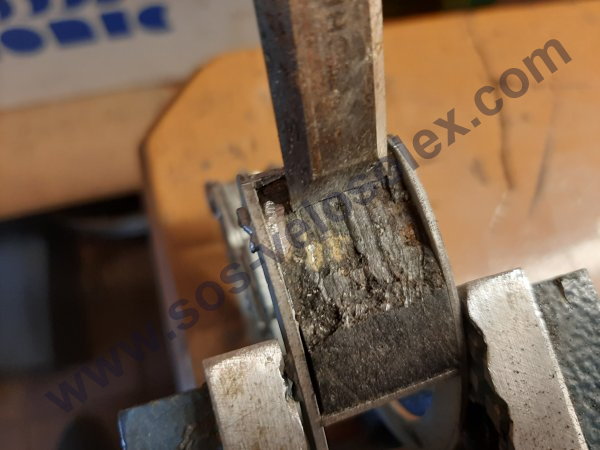

Schritt 2 — Um die Beläge zu entfernen, benutze ich ein scharfes Stecheisen/ Stemmeisen, weiträumig auch unter "Beitel" bekannt, das ich ausschließlich für diese Arbeit einsetze.

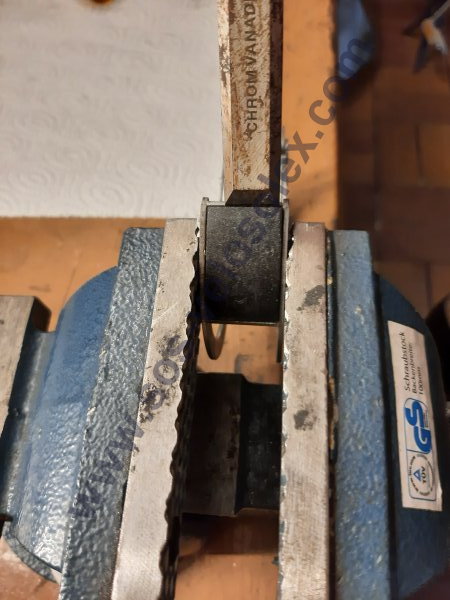

Es wird jeweils ein Kupplungsarm im Schraubstock fixiert, und der Belag vorsichtig mit dem Beitel entfernt.

Schritt 3 — Dieser Belag wurde seinerzeit verklebt, in einigen Kupplungen wurden die Beläge ohne Kleber eingesetzt, was meiner Meinung nach eine vorzeitige Abnutzung durch das Hin und Her Rutschen der Beläge begünstigt.

Schritt 4 — Der Großteil des alten Belages wurde entfernt.

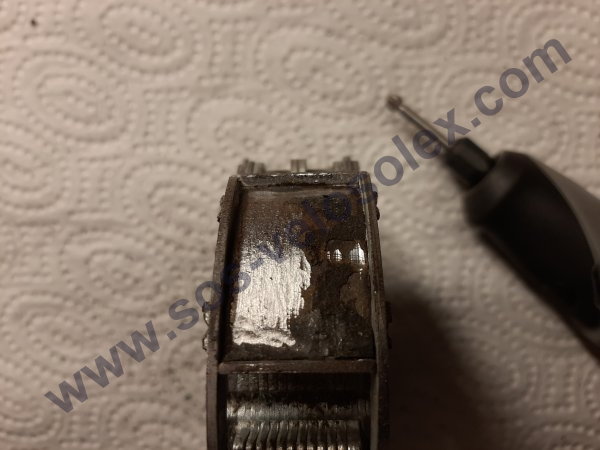

Schritt 5 — Die Feinheiten werden mithilfe eines Dremels der mit einer Hochgeschwindigkeits Fräse bestückt wurde, erledigt.

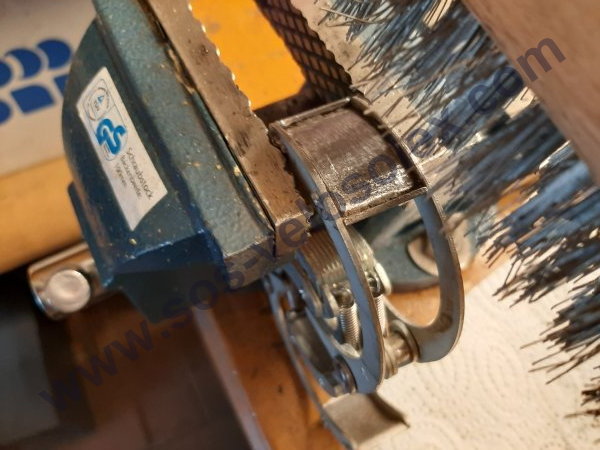

Schritt 6 — Die Belag-Sitzfläche wird mit der Drahtbürste.

Schritt 7 — Und mit Pressluft gereinigt.

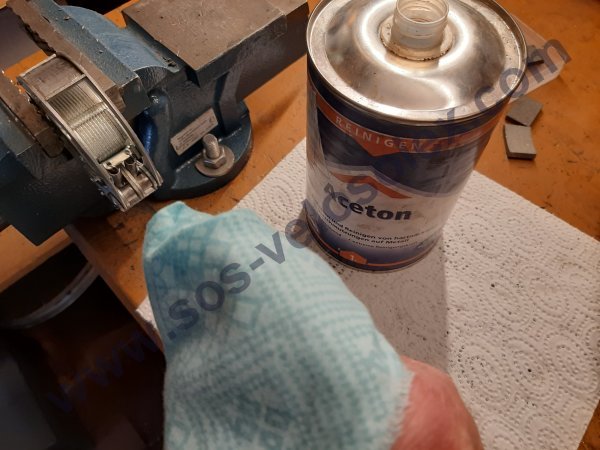

Schritt 8 — Damit der Epoxid Kleber 100 % haften kann, wird die Fläche zusätzlich mit Aceton gereinigt.

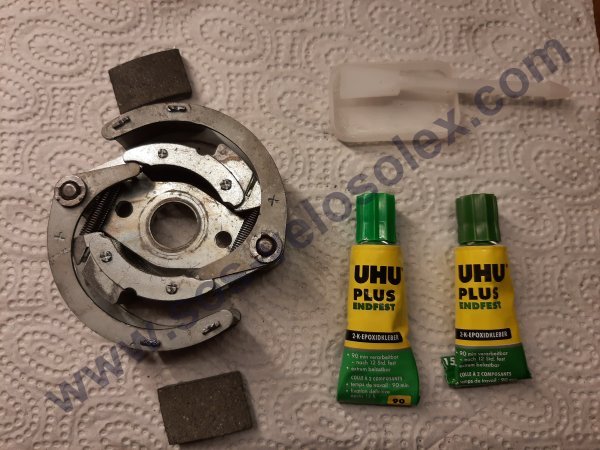

Schritt 9 — Links im Bild, sind oberhalb und unterhalb der Kupplung, die neuen Beläge, sowie der zwei Komponenten Epoxid Kleber mit der Mischschale und dem Spachtel abgebildet.

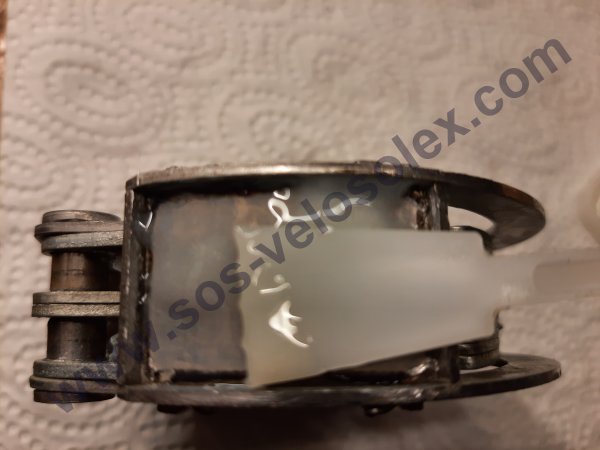

Schritt 10 — Nachdem Binder und Härter im Verhältnis 1:1 vermischt wurden, wird die Sitzfläche damit bestrichen.

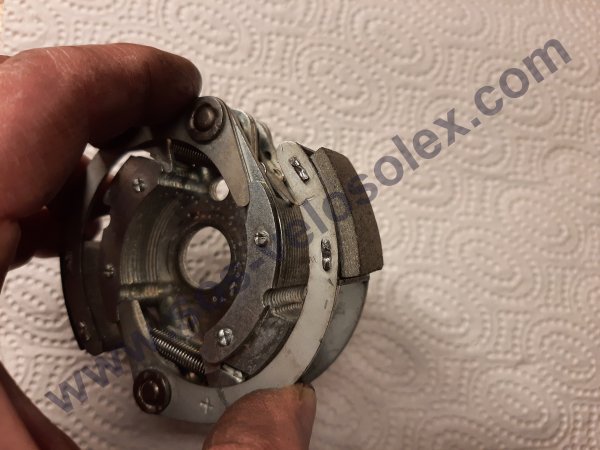

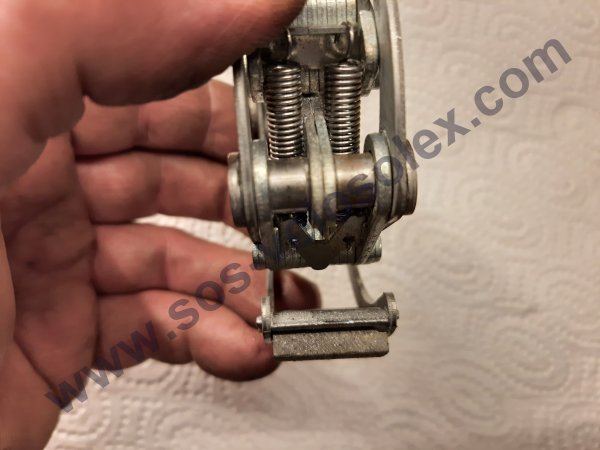

Schritt 11 — Die Beläge werden jeweils rechts.

Schritt 12 — Und links in ihrem Sitz eingefügt.

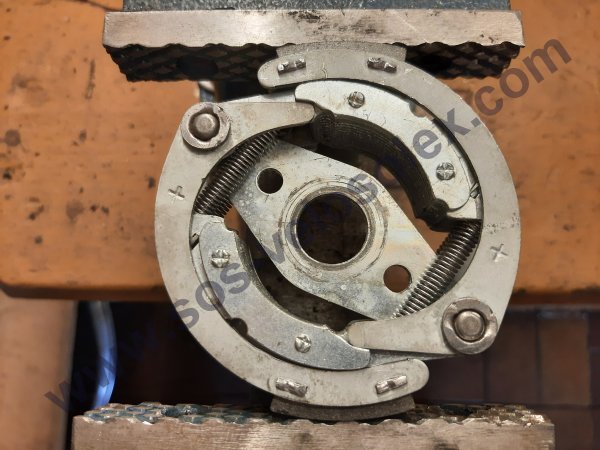

Schritt 13 — Der Kleber solle für mindestens 12 Stunden, besser noch für 36 Stunden aushärten können.

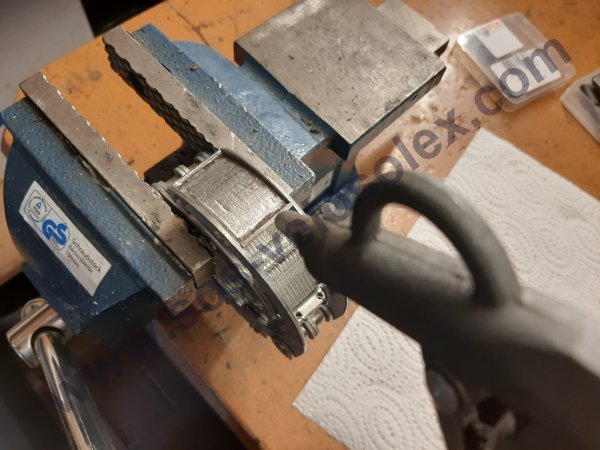

Dazu spanne ich die Kupplung in dem Schraubstock ein.

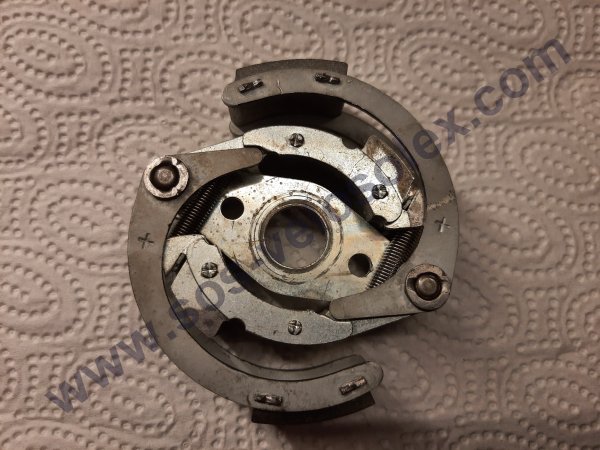

Schritt 14 — Fertig! Die Kupplung ist wieder voll funktionsfähig und kann sofort eingesetzt werden.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
