Trickkiste Seite 78: Die Motor Block Unterschiede

Auf diese Seite werden die Unterschiede der drei verschiedene Motor Block Versionen gezeigt

Schritt-für-Schritt Anleitung

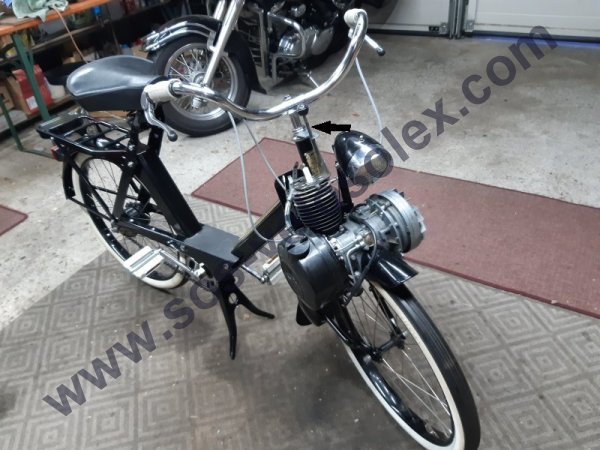

Schritt 1 — Es gibt drei verschiedene Motor Block Versionen.

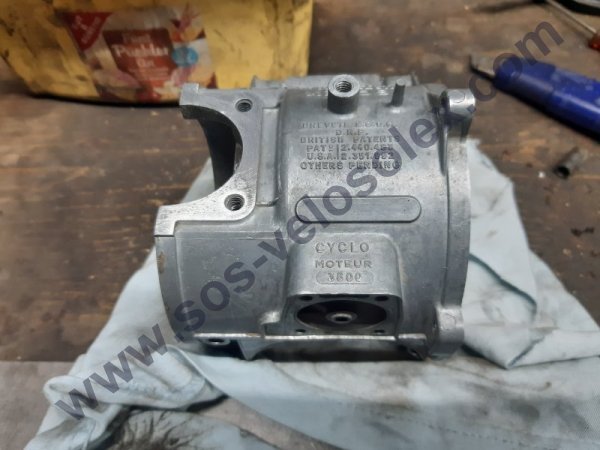

Die erste und die passen nur auf dem original 3800^er Modell und auf das Micron.
Bei diese Version sitzt der Ausrückhebel auf dem Zylinderkopf, und wird in der Halteplatte die sich unter dem Lenker am Gabelkopf befindet, eingerastet.

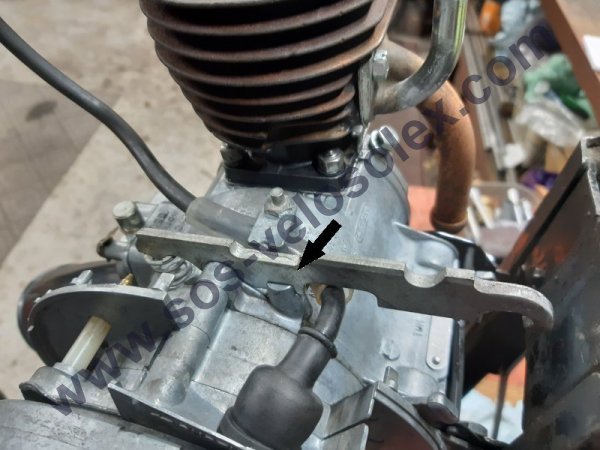

Schritt 2 — Auf diesem Foto ist gut zu erkennen, wie der Motor Ausrückhebel in der Platte eingerastet wird (Pfeil).

Schritt 3 — Die dritte Version, unterscheidet sich im Aufbau durch die hinzugefügte Ausrückhebel Führung (Pfeil), da sich die Motor Hebemechanik des 5000^er und 3800^er Motobécane Modell, rechtsseitig hinter dem Tank befindet und die Reibrolle über den Ausrückhebel vom Rad trennt.
Diese Version passt nur für das 5000^er und 3800^er Motobécane Modell, kann aber problemlos auf das original 3800^er Modell übernommen werden.

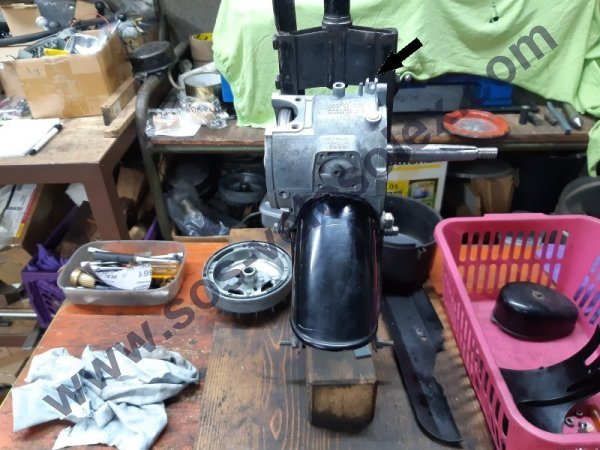

Schritt 4 — Hier ist der Ausrückhebel in der Führung gut zu erkennen (Pfeil).

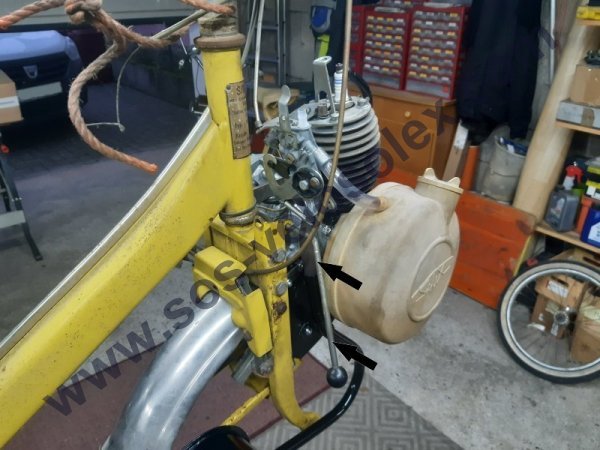

Schritt 4 — Auf diesem Foto ist die Motor Hebemechanik hinter dem Tank des 5000^er und 3800^er Motobécane Modell, abgebildet (Pfeile).

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
