Trickkiste Seite 51: Die verschiedenen Dekompression Mechanismen im Vergleich

Auf diese Seite werden die verschiedenen Dekompression Mechanismen verglichen.

Schritt-für-Schritt Anleitung

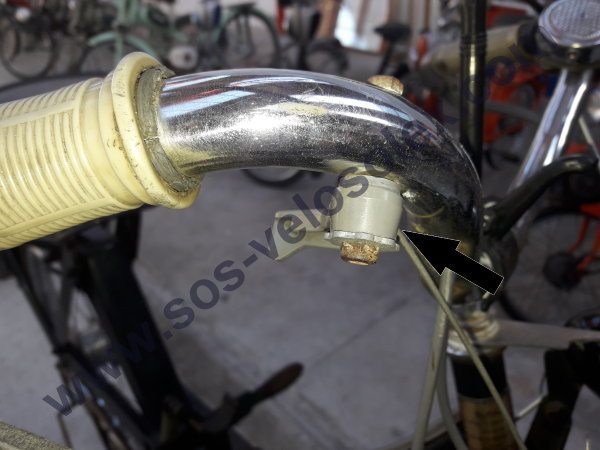

Schritt 1 — Es gibt 2 verschiedene Dekompression Mechanismen, das Original 3800^er Vélosolex auf dem ersten Bild ist mit einem Flachlenker ausgestattet und der Dekompressions Hebel befindet sich rechts vom Lenker (Pfeil), während die 3800^er Motobécane (Bild 4) und die 5000^er (Bild 6) Modelle mit einem hohen Lenker ausgestattet wurden, und der Dekompression Hebel (Pfeil Bild 4 und 6) sich auf der linken Seite des Lenkers befindet.

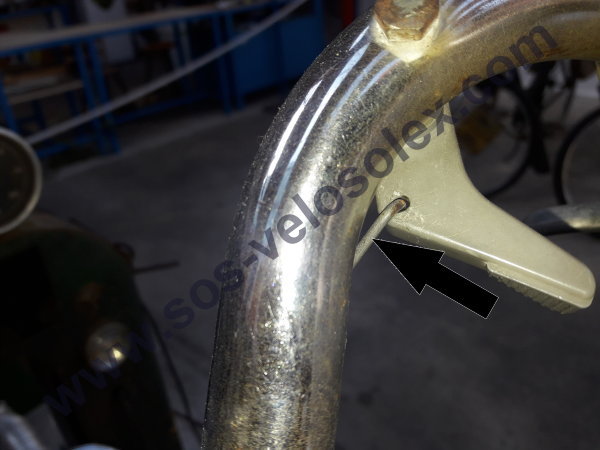

Schritt 2 — Der Dekompression Hebel beim 3800^er mit flachem Lenker von oben gesehen, die Dekospeiche (Pfeil) ist gut zu erkennen.

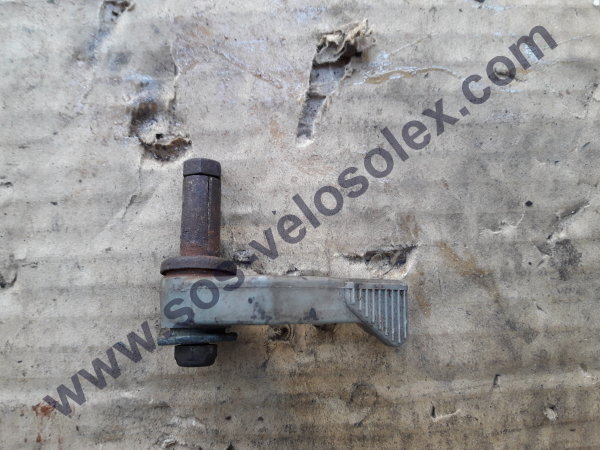

Schritt 3 — Auf diesem Foto ist der kompletter Hebel dargestellt.

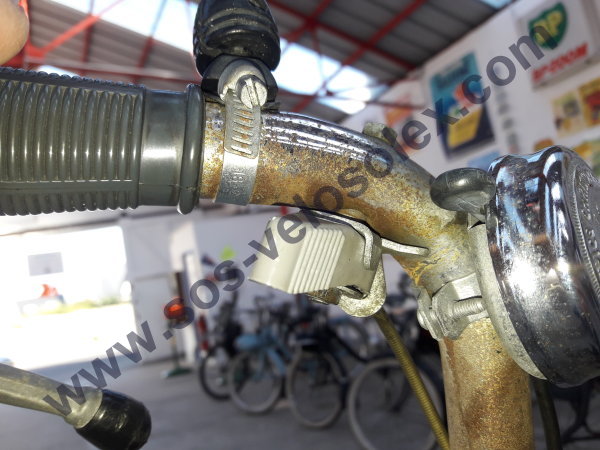

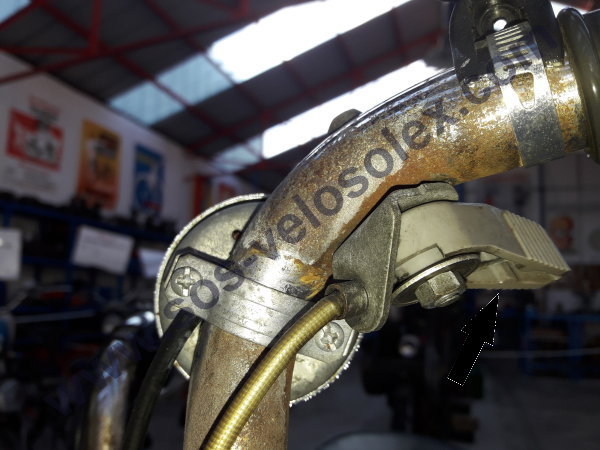

Schritt 4 — Hier ist der Dekompression Hebel (Pfeil) des 3800^er Motobécane von unten zu sehen.

Schritt 5 — Der Motobécane Dekohebel von der inneren Seite gesehen.

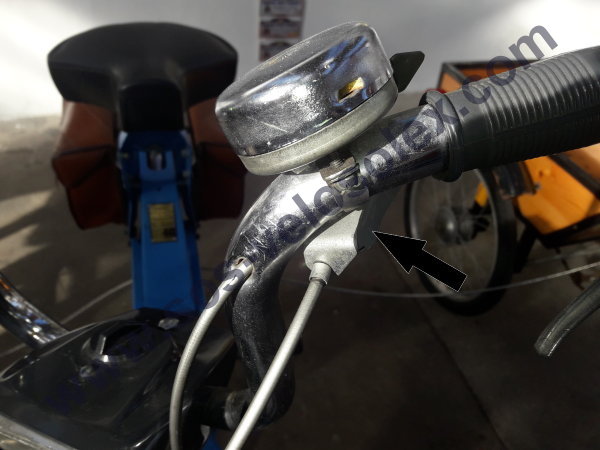

Schritt 6 — Der Dekompression Hebel (Pfeil) vom 5000^er Modell.

Schritt 7 — Der Dekompression Hebel ist beim 3800^er Motobécane und beim 5000^er Modell identisch.

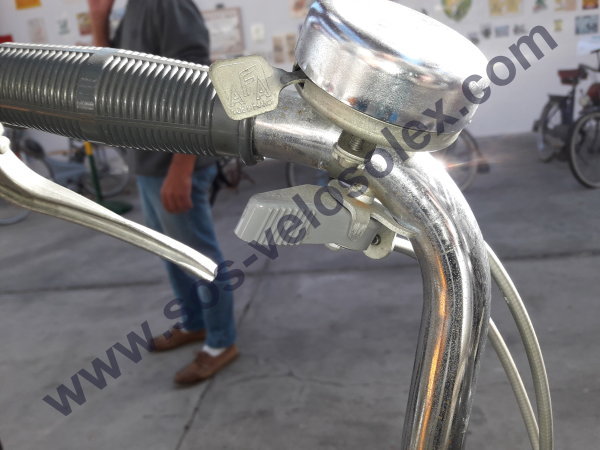

Beim 5000^er ist er von der Lenker Innenseite zu sehen.

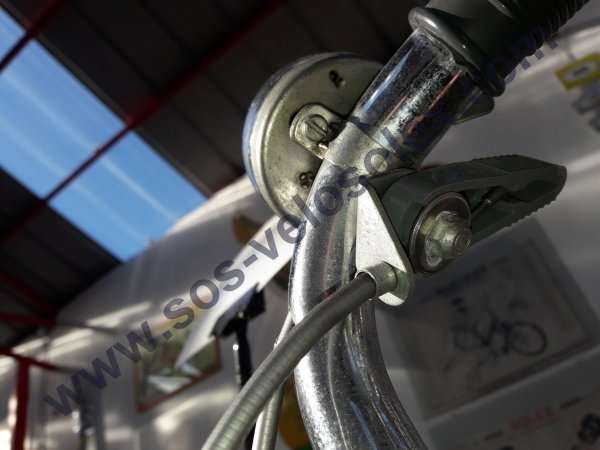

Schritt 8 — Auf diese unteren Ansicht, ist das Kabel gut zu erkennen.

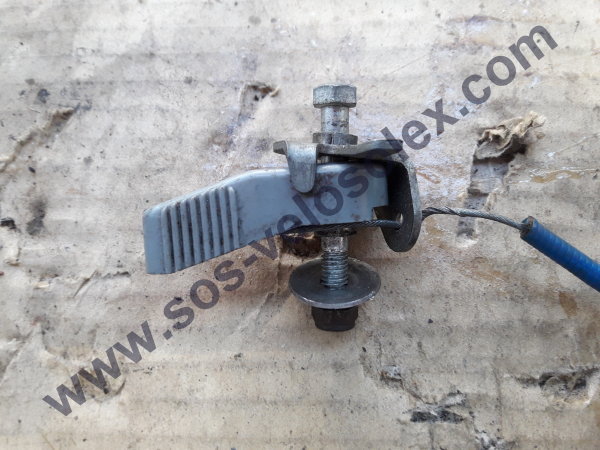

Schritt 9 — Auf diesem Foto ist der kompletter Hebel dargestellt.

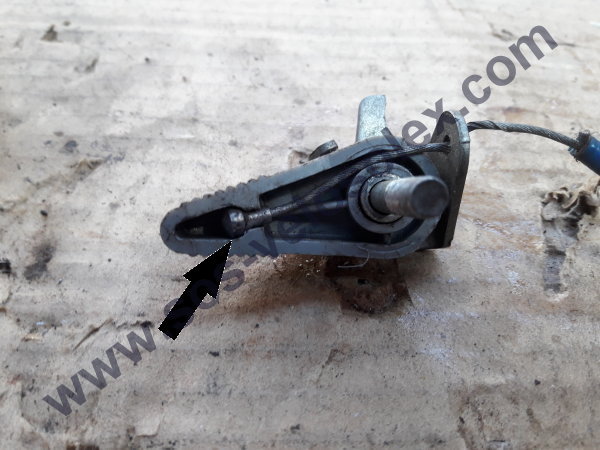

Schritt 10 — So wie auf diesem Foto, wird das Kabelende (Pfeil) eingehängt.

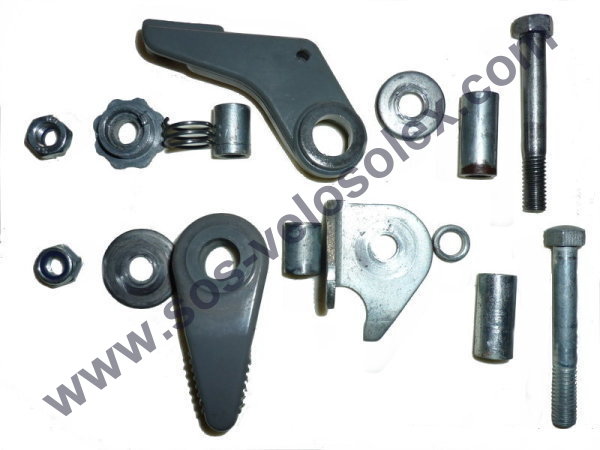

Schritt 11 — Oben im Bild ist die Einbau-Reihenfolge des Flachlenker-Dekompressions-Mechanismus aufgereiht.
Während auf der unteren Bildpartie die Einbau- Reihenfolge des Hochlenker Dekompression Mechanismus aufgereiht ist.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
