Trickkiste Seite 103: Die Spritpumpe Ventilschäfte durch neue ersetzen

Auf diese Seite wird gezeigt wie die Ventilschäfte / Sitze durch neue ersetzt werden.

Schritt-für-Schritt Anleitung

Schritt 1 — In der Trickkiste Seite 27 habe ich bereits gezeigt wie eine Benzinpumpe instandgesetzt wird und in der Trickkiste Seite 88, wie eine Pumpe die keine Mischung fördern will, aktiviert wird.
Auf diese Seite zeige ich, wie die Ventilschäfte der Pumpe durch neue ersetzt werden.

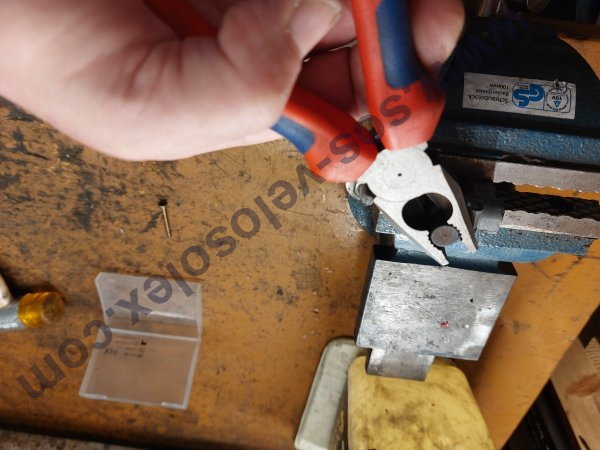

Schritt 2 — Als erstes, wird die Pumpe im Schraubstock fixiert, um die Wartungsschraube, mit der Kombizange vorsichtig zu entfernen.

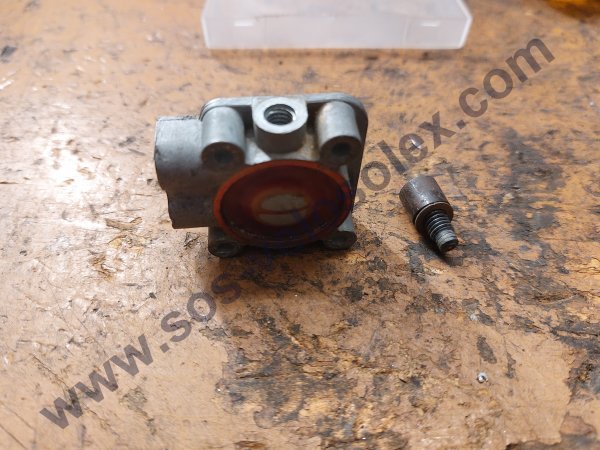

Schritt 3 — Ist die Wartungsschraube mit der Kupferdichtung von der Pumpe getrennt, ist größte Vorsicht geboten, denn das Ventilkügelchen, das unmittelbar unter der Schraube liegt, geht schnell verloren, und ist in der Regel äußerst schwierig wiederzufinden

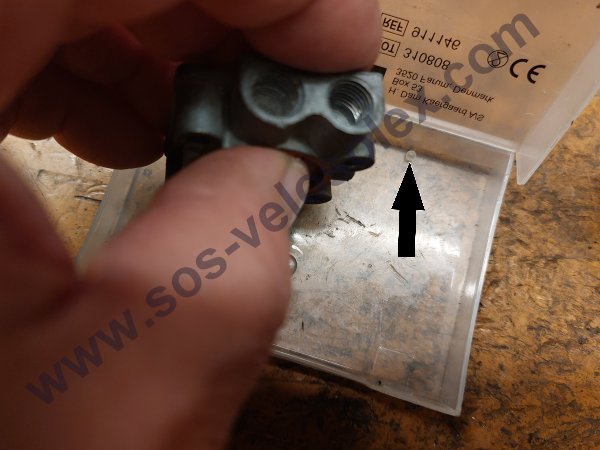

Schritt 4 — Aus diesem Grund lege ich die Kügelchen in einer verschließbaren kleinen Schachtel ab (Pfeil).

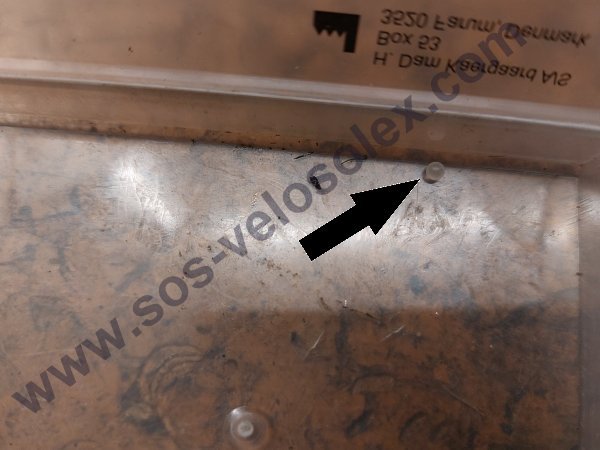

Schritt 5 — Die Ventilkügelchen (Pfeil) bestehen aus Glas, sollte eins doch mal verloren gehen, kann es vorzugsweise, durch eine aus eine Waterman Tintenpatrone ersetzt werden, deren Kügelchen ist aus Glas und passgenau.

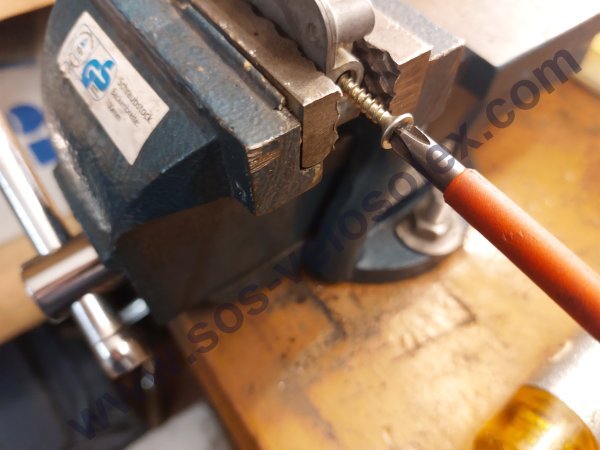

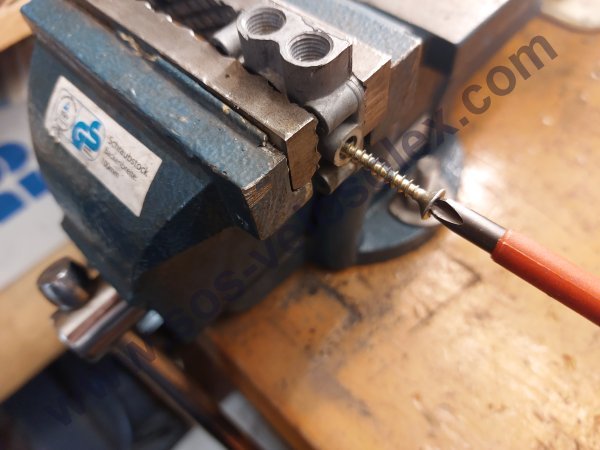

Schritt 6 — Eine dünne Spaxschraube wird vorsichtig im oberen Ventilschaft eingedreht.

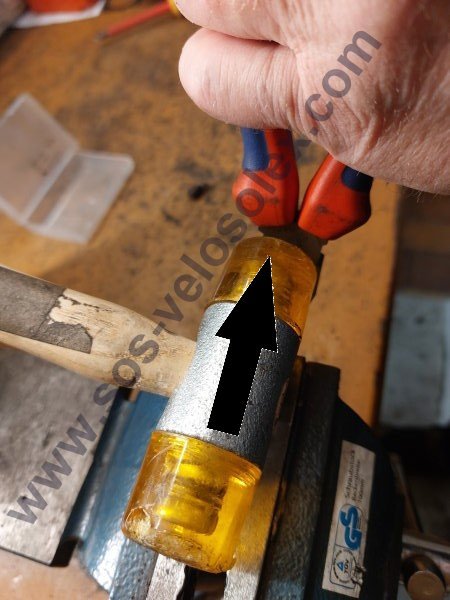

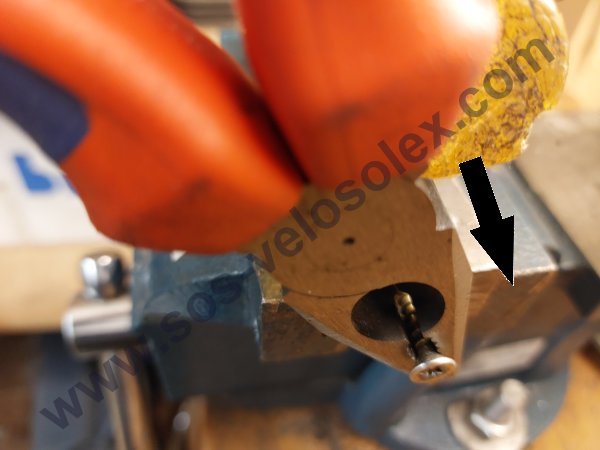

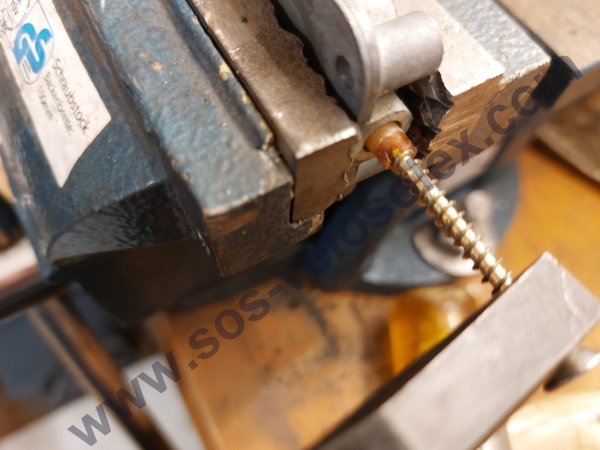

Schritt 7 — Die Spaxschraube wird mit einer Kombizange festgehalten, und mit einem Kunststoffhammer vorsichtig mit leichten Schlägen aus der Pumpenöffnung getrieben. (Pfeil)

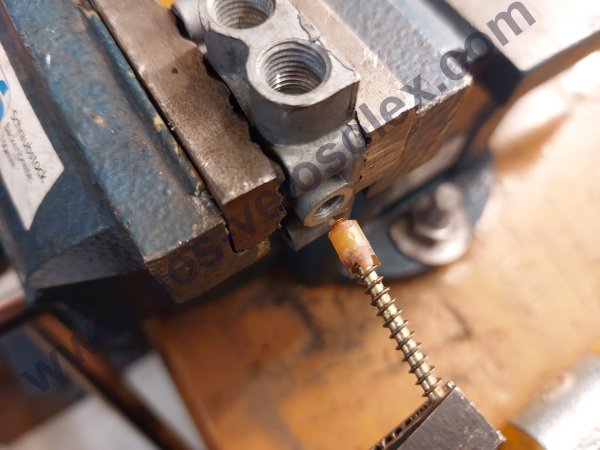

Schritt 8 — Der Ventilschaft mitsamt der Spaxschraube, ist hier gut zu erkennen.

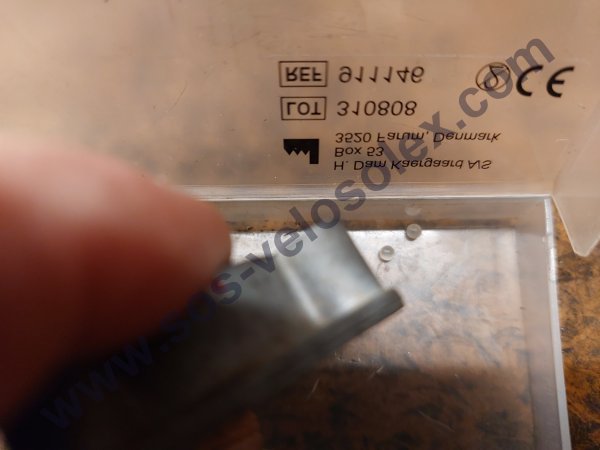

Schritt 9 — Die Pumpe vorsichtig aus dem Schraubstock entfernen, und das zweite Kügelchen ebenfalls in der Schachtel ablegen.

Schritt 10 — Der zweite Schaft wird ebenfalls entfernt.

Schritt 11

Schritt 12

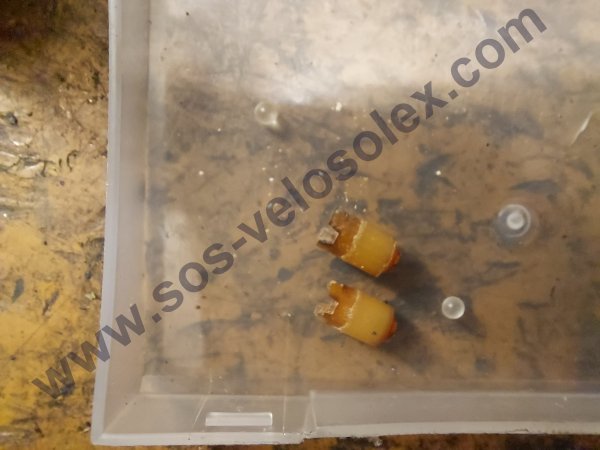

Schritt 13 — Die zwei ausgedienten Ventilschäfte werden ebenfalls zu den Kügelchen gelegt.

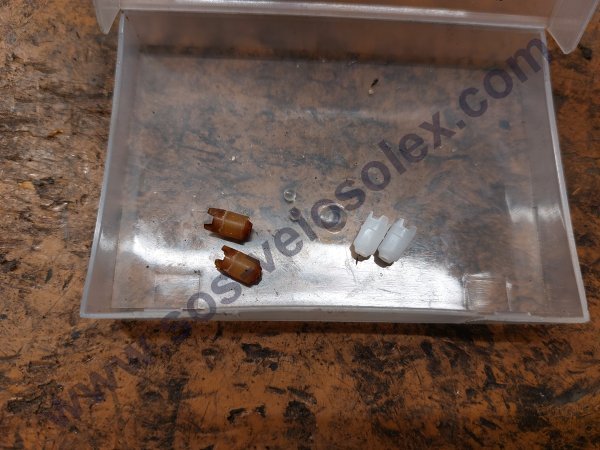

Schritt 14 — Der Unterschied der ausgedienten und der neuen Schäften ist nicht zu übersehen.

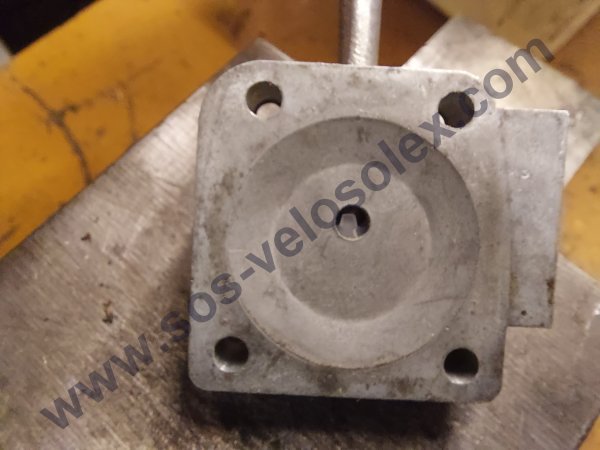

Schritt 15 — Nachdem die Pumpe gereinigt wurde, wird der neuer Schaft in der Wartungsöffnung eingesetzt.
Während diesen Arbeitsschritt sollte kein zu großer Druck auf dem Schaft ausgeübt werden.

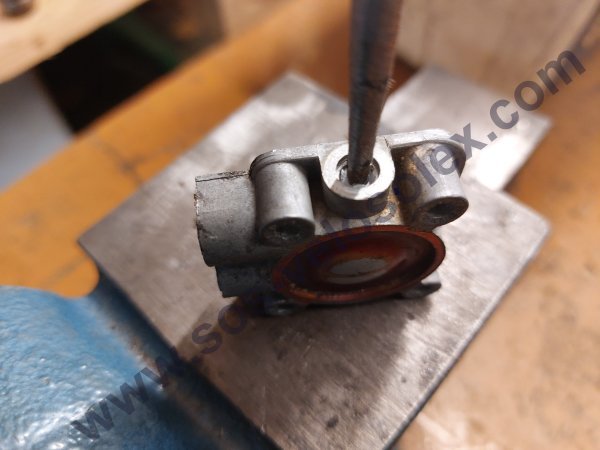

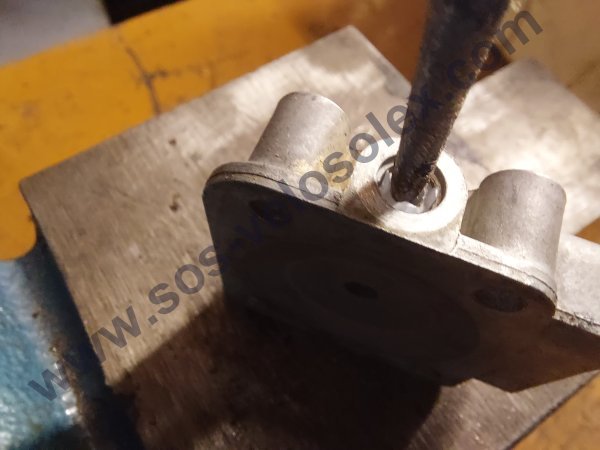

Schritt 16 — Mit einem eigens dafür angefertigten Werkzeug, das aus einem ausgedienten Schraubendreher hergestellt wurde, wird er in seinem Sitz positioniert.

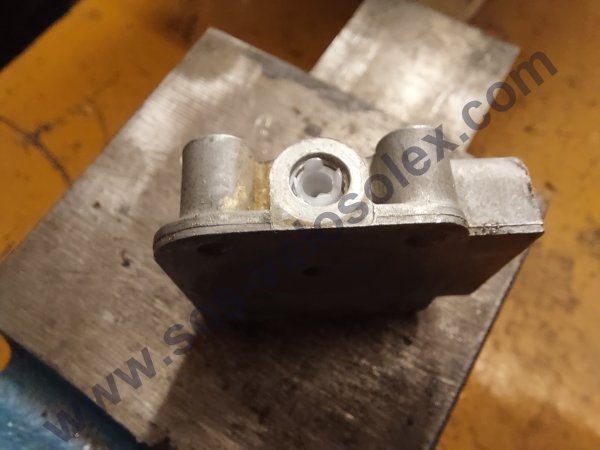

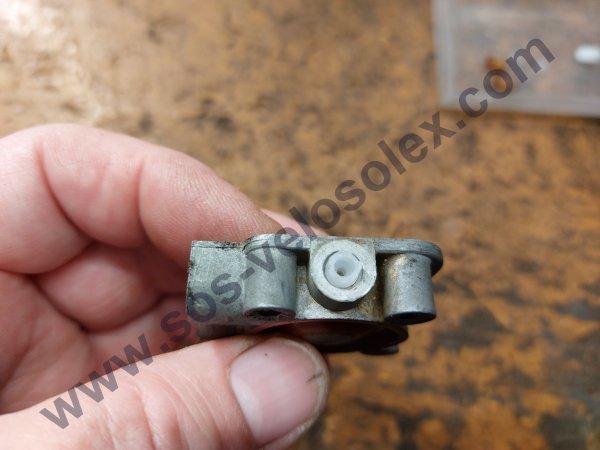

Schritt 17 — Der einer oberer Zacken des Ventilschaftes, ist hier gut abgebildet.

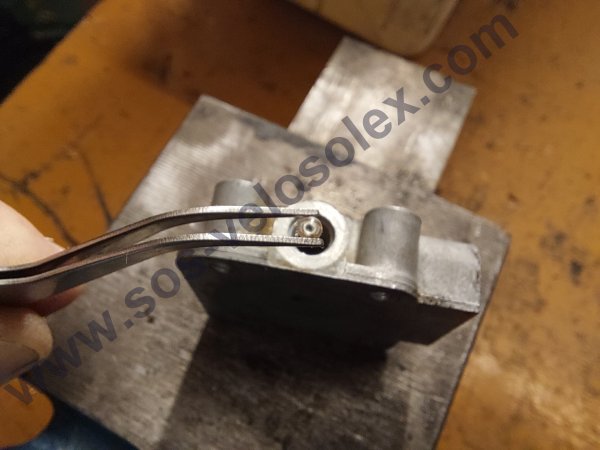

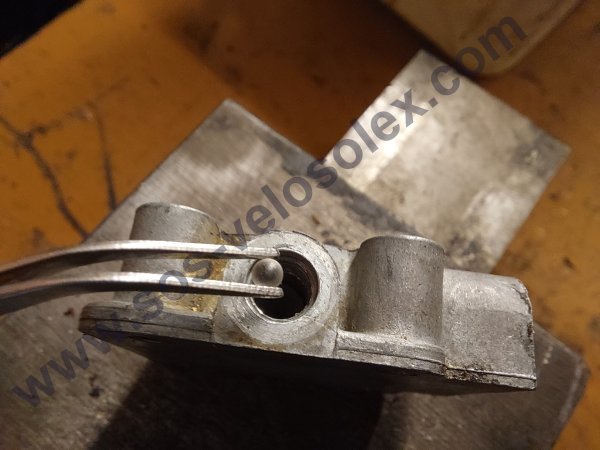

Schritt 18 — Das untere Kügelchen wird vorsichtig mithilfe einer Pinzette in seinem Sitz abgelegt.

Schritt 19 — Der zweite Ventilschaft wird in der Öffnung eingesetzt.

Schritt 20 — Und wie beim Ersten, vorsichtig eingeführt.

Schritt 21 — Gefolgt von dem zweiten Ventilkügelchen.

Schritt 22 — Die Wartungsschraube wird mit einer neuen Kupferdichtung bestückt und festgezogen.
Durch kräftiges schütteln kann geprüft werden, ob alles richtig sitzt, die Kügelchen müssen deutlich hörbar sein.
Es kann passieren, dass die Pumpe nicht auf Anhieb fördert, und zuerst aktiviert werden muss.
Um auf Nummer sicher zu gehen, kann sie auch einer zuverlässigeren Prüfung unterzogen werden.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
