Trickkiste Seite 55: Die hintere Trommelbremse säubern und zentrieren

Auf diese Seite wird gezeigt wie die Tommelbremse gesäubert und zentriert wird

Schritt-für-Schritt Anleitung

Schritt 1 — Das Einstellen und Zentrieren der Vorderbremse wurde bereits schon gezeigt, die hintere Trommelbremse sollte ebenfalls ab und zu kontrolliert und eingestellt werden.

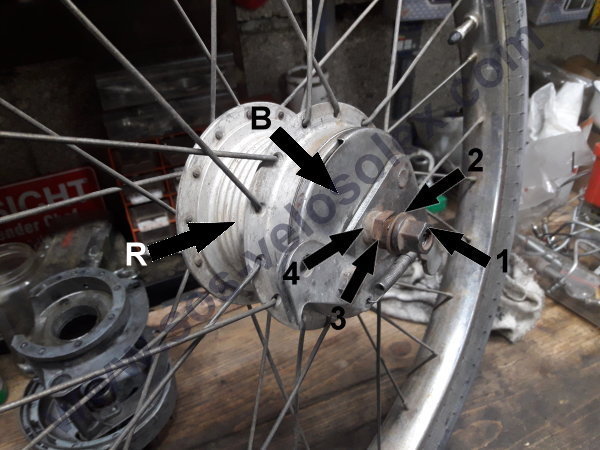

Dafür muss die Bremsankerplatte (Pfeil B) von der Radnabe (Pfeil R) getrennt werden, in dem zu erst die Radmutter (Pfeil 1) mit der Unterlegscheibe (Pfeil 2) entfernt werden.
Als nächstes wird die Trommel Feststellmutter (Pfeil 3) mit der Distanzscheibe (Pfeil 4) abgeschraubt, um freien Zugang zu den Bremsbelägen die sich im Inneren der Bremsankerplatte befinden, zu haben.
Es muss aber erwähnt werden, dass das allerdings nur bei den alten Trommel Bremsen möglich ist.

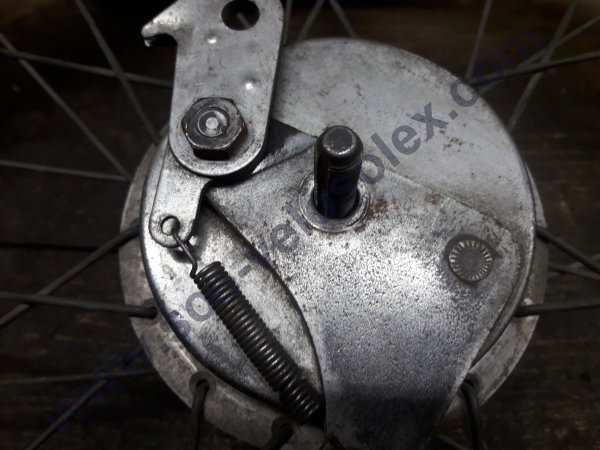

Bei den neuen Bremsankerplatten fehlt die Mutter am Bremshebel, ein Zentrieren ist deshalb kaum möglich bzw. schwierig und es sollte genug Einfallsreichtum vorhanden sein.

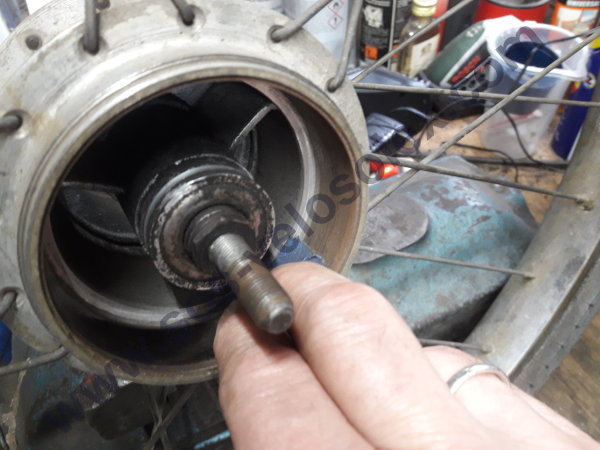

Schritt 2 — Die Trommel Fläche wird mit feinem Sandpapier abgeschliffen, um die Griffigkeit der Bremsbeläge zu erhöhen.

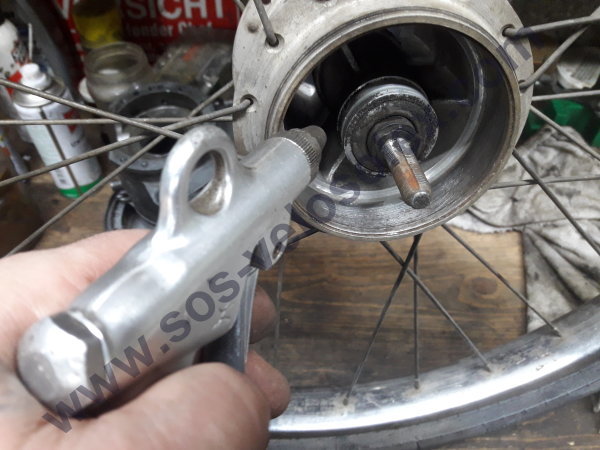

Schritt 3 — Der Bremsstaub und der Schleifstraub, werden mit Pressluft entfernt.

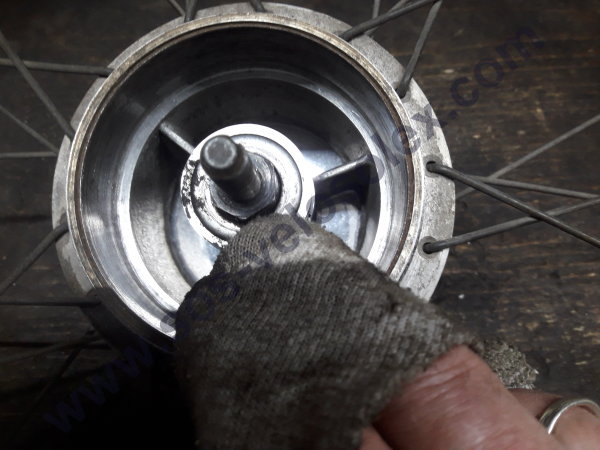

Schritt 4 — Der hartnäckiger Schmutz, wird mit einem in Waschbenzin getränkten Tuch entfernt.

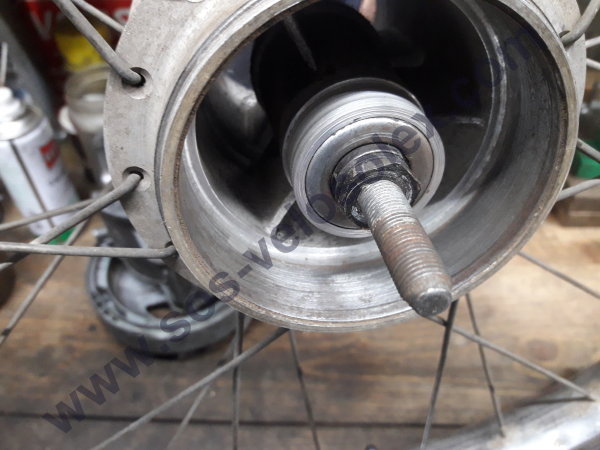

Schritt 5 — Die Nabe und das Trommelinnere, sollten blitzeblank sein, damit die Bremse wieder einwandfrei funktioniert.

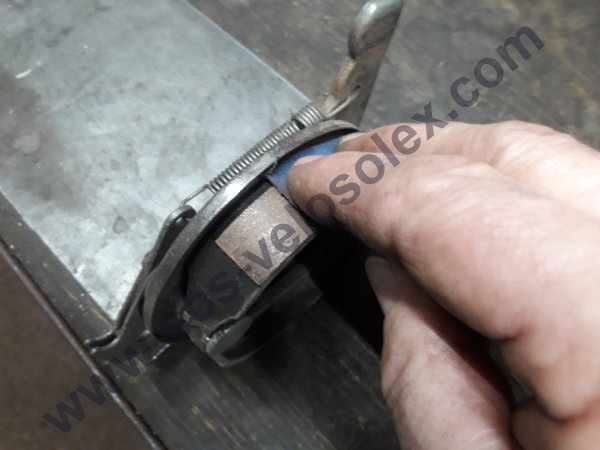

Schritt 6 — Die Bremsbeläge werden sie mit Sandpapier aufgerauht, so daß sie wieder griffig sind.

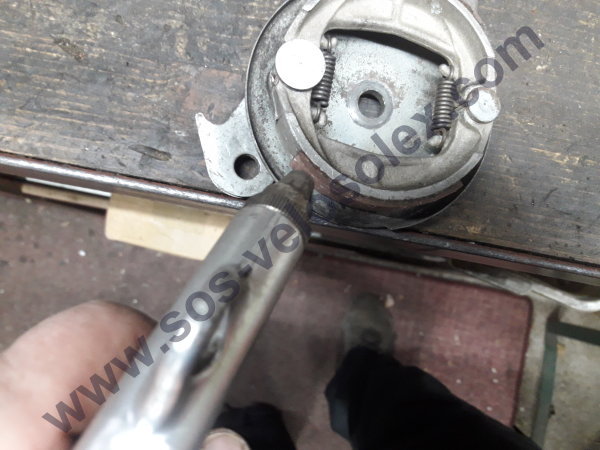

Schritt 7 — Danach wird der Staub aus der Bremsankerplatte, ebenfalls mit Druckluft entfernt.

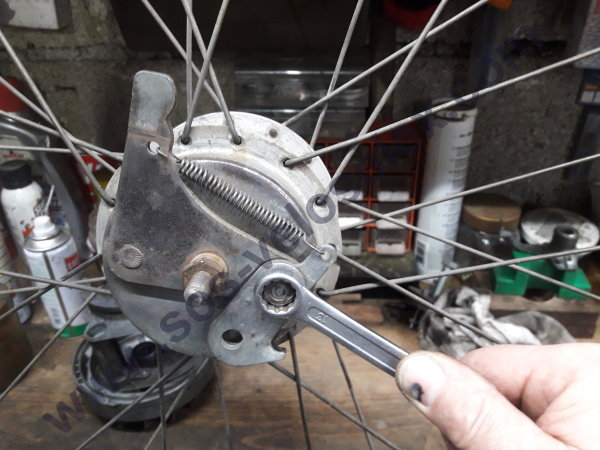

Schritt 8 — Nach der Reinigung, wird die Bremsankerplatte wieder montiert.

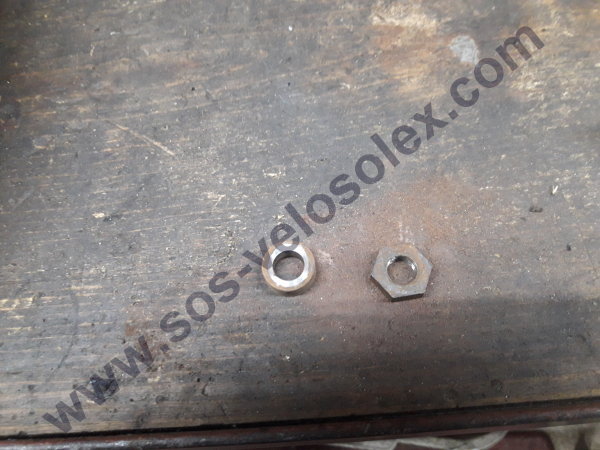

Schritt 9 — Links die Distanzscheibe, rechts die Feststellmutter.

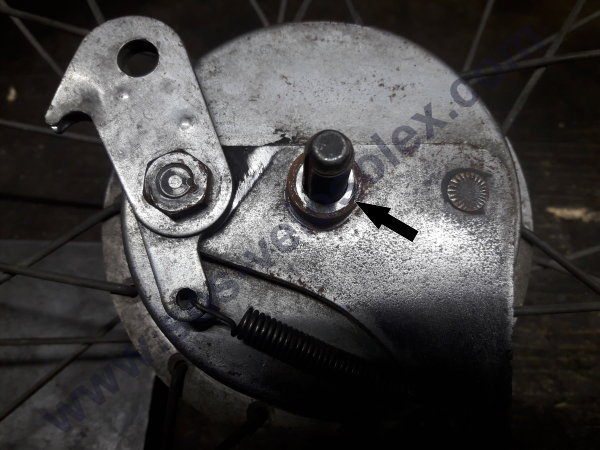

Schritt 10 — Zu erst die Distanzscheibe (Pfeil), dann die Feststellmutter.

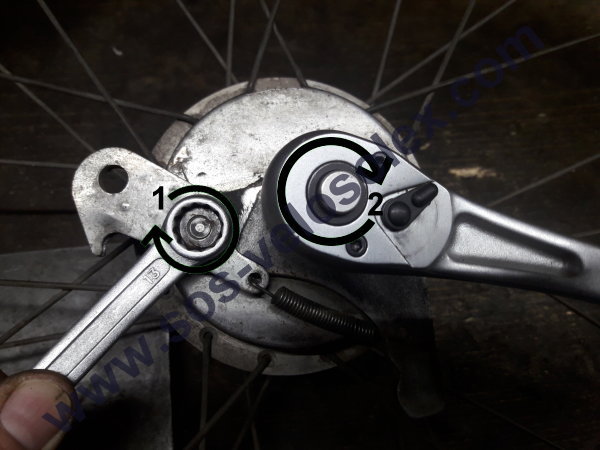

Schritt 11 — Der Bremshebel wird mit dem 13^er Ringschlüssel (Pfeil 1) gespannt, während die Bremsankerplatte mit einer Nuss (Pfeil 2) festgezogen wird.

Schritt 12 — Die Trommelbremse ist jetzt zentriert, und beide Bremsbeläge greifen und lösen sich gleichzeitig.

Ich hoffe, die Schritt-für-Schritt Anleitung war hilfreich!
